В этой статье мы расскажем, как настроить и автоматизировать пакетную печать чертежей и технической документации, используя программу Print Conductor.
Проекты чертежей, конструкторская, инженерно-техническая и проектная документация создаются с помощью программ для автоматизированного проектирования и моделирования - CAD (CAD/CAM/CAE/PDM или САПР) систем. Рендеринг чертежей может быть в 2D или 3D.
Чертежи большого формата - А3, А2, А1, А0 или больше - печатаются на МФУ, принтерах или плоттерах. При печати, в основном, используются форматы:
| Extension | Description |
|---|---|
| Adobe Acrobat Document | |
| DWG | Autodesk AutoCAD |
| DXF | Autodesk AutoCAD |
| SWF | Adobe Flash |
| CGM | Computer Graphics Metafile |
| CDR | CorelDraw |
| PCX | PiCture eXchange |
| TIFF | Tagged Image File Format |
| SVG | Scalable Vector Graphics |
| PLT | AutoCAD Plotter Document |
| HPGL | Hewlett-Packard HPGL |
Все эти форматы поддерживает Print Conductor.
Создание чертежей следует выполнять на настроенных листах. Если чертеж должен быть оформлен в соответствии с ГОСТ, нужно сделать строгие отступы от чертежной рамки до края листа, т.к. у каждого принтера есть небольшая область, которая не пропечатывается. Мы советуем изучить, как задавать правильные настройки пространства модели и листа перед тем, как печатать чертеж в Автокаде или другой программе.
Помимо широкоформатной печати, например, в машиностроении для каждой отдельной детали или узлов сборочных единиц часто печатается серия уменьшенных эскизов в формате А4 или А3 в PDF (или другом графическом формате).
Большинство конструкторских и строительных чертежей разрабатывается в программах AutoDesk AutoCAD, Autodesk Inventor, Microsoft Visio и Solidworks. В приведённой ниже таблице показано, какое программное обеспечение должно быть установлено на компьютере для того, чтобы Print Conductor смог распечатать те или иные файлы:
| Autodesk AutoCAD | Autodesk Inventor | Autodesk Inventor View | eDrawings Viewer | Microsoft Office Visio | Autodesk Design Review | |
|---|---|---|---|---|---|---|
| DWG | + | + | ||||
| DXF | + | + | ||||
| VSD | + | |||||
| VSDX | + | |||||
| DWF | + | |||||
| DWFX | + | |||||
| IDW | + | + | ||||
| IPT | + | |||||
| IAM | + | |||||
| IPN | + | |||||
| SLDDRW | + | |||||
| EPRT | + | |||||
| EPRTX | + | |||||
| EASM | + | |||||
| EASMX | + | |||||
| EDRW | + | |||||
| EDRWX | + | |||||
| SLDPRT | + | |||||
| SLDASM | + | |||||
| PRTDOT | + | |||||
| ASMDOT | + | |||||
| DRWDOT | + | |||||
| 3DXML | + | |||||
| STL | + | |||||
| CALS | + | |||||
| PRT | + | |||||
| XPR | + | |||||
| ASM | + | |||||
| XAS | + |
Какие CAD (САПР) программы подойдут для автоматизации печати
-
Autodesk AutoCAD – это коммерческая программа. Автоматизацию печати поддерживает только полная версия Автокад. К сожалению, упрощенные версии, такие как
Autodesk AutoCAD LT для работы с Print Conductor не подойдут.
Autodesk AutoCAD стартует очень медленно. Поэтому мы настоятельно рекомендуем запустить Autodesk AutoCAD до начала работы программы Print Conductor. Просто запустите AutoCAD и сверните окно программы. После этого можно добавлять чертежи в Print Conductor, выбирать принтер или плоттер и запускать печать нажатием кнопки «Start printing». - eDrawings Viewer – бесплатная программа. Поддерживает файлы, созданные в программах AutoCAD и SolidWorks . eDrawings Viewer намного легче и быстрее, чем AutoCAD, т.к. это всего лишь viewer - программа для просмотра файлов. В Print Conductor 5.3 мы добавили совместимость с последней версией eDrawings Viewer 2017.
- Microsoft Office Visio – это коммерческая программа от компании Microsoft со своими собственными файловыми форматами VSD, VSDX и другими для просмотра и создания чертежей.
- Autodesk Design Review – это бесплатная программа для просмотра и печати файлов DWF и DWFX.
- Autodesk Inventor – коммерческая программа. Autodesk Inventor View – бесплатный viewer, поддерживающий автоматизацию печати.
После установки одной из этих программ она появится в справочном меню Print Conductor и вы сможете массово печатать ваши чертежи.
Print Conductor - бесплатный для персонального использования (коммерческая версия стоит $49). В сочетании с одним из CAD-viewer'ов выше вы получаете ПО для пакетной печати чертежей практически бесплатно.
Кстати, подойдут не только полные версии коммерческих CAD-программ или их бесплатные аналоги. Если вы не часто отправляете чертежи на печать, можно ограничиться установкой пробной версии нужного коммерческой программы. За 15-30 дней испытательного срока вы наверняка успеете напечатать все имеющиеся у вас файлы.
Функции Print Conductor для автоматизации печати технических чертежей
Ниже представлен список функций, полезных при работе с чертежами:
- Высокая скорость печати многостраничных PDF;
- Возможность печати файлов из ZIP и RAR-архивов;
- Печать заданного количества копий документа;
- Печать страниц-разделителей (cover page) между документами;
- Постраничная и подокументная сортировка экземпляров документа на выходе из принтера;
- Поддержка длинных имён файлов и путей к ним;
- Возможность узнать, сколько бумаги потребуется для печати и отчет о количестве распечатанных документов;
- Сортировка документов в очереди на печать по имени файла, размеру файла, дате последнего изменения документа;
- Изменение порядка следования документов в очереди на печать вручную;
- Экспорт и импорт списка документов в файл для повторного использования;
- API для разработчиков для автоматизации печати файлов технической документации.
Как работает Print Conductor?

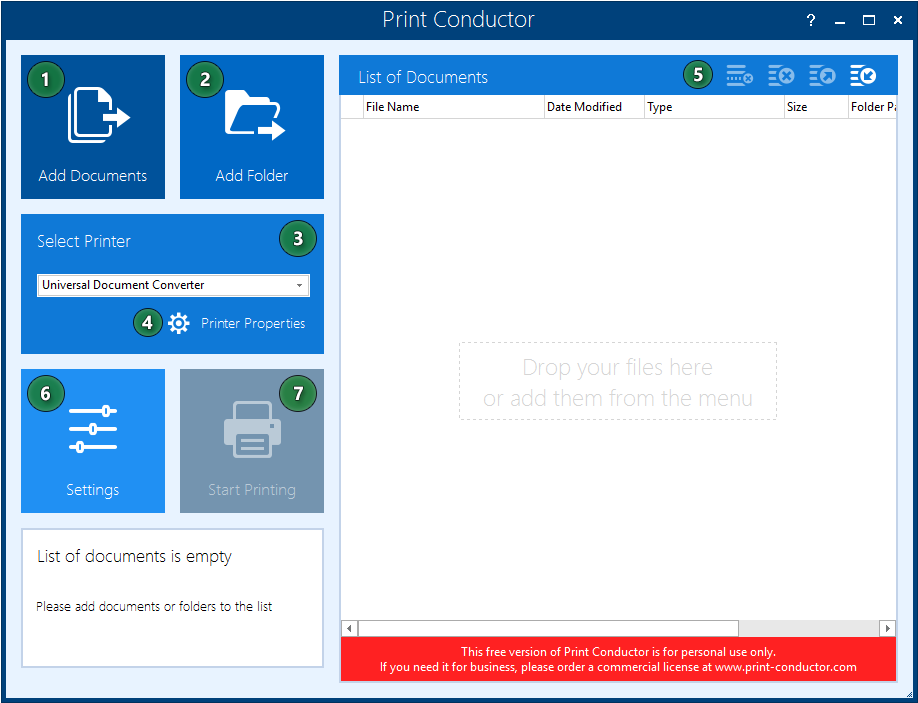

- Добавьте документы
- Или добавьте каталог с документами
- Выберите принтер
- Задайте настройки принтера
- Импортируйте или экспортируйте список документов
- Задайте основные настройки
- Запустите печать
К нам часто обращаются за поддержкой профессиональные инженеры, технологи, архитекторы и строители, и мы рады им помочь. Если у вас возникают любые трудности с печатью - просто напишите нам. Мы постараемся решить ваш вопрос!
